Регулятор расхода газа У-30/АР-40-4-1Р
Редуцирующий газ
Углекислый газ/Аргон
Наибольшая пропускная способность, л/мин (м³/ч)
30/40 (1,8/2,4)
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
0,4 (4,0)
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
0,6 (6,0)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
Количество ротаметров, шт
1
Вес нетто, кг (не более)
0,9
Габариты в собранном виде, мм (не более)
200х190х110
Вес брутто, кг (не более)
1,0
Габариты индивидуальной упаковки, мм (не более)
130х120х140
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
КТУ
12

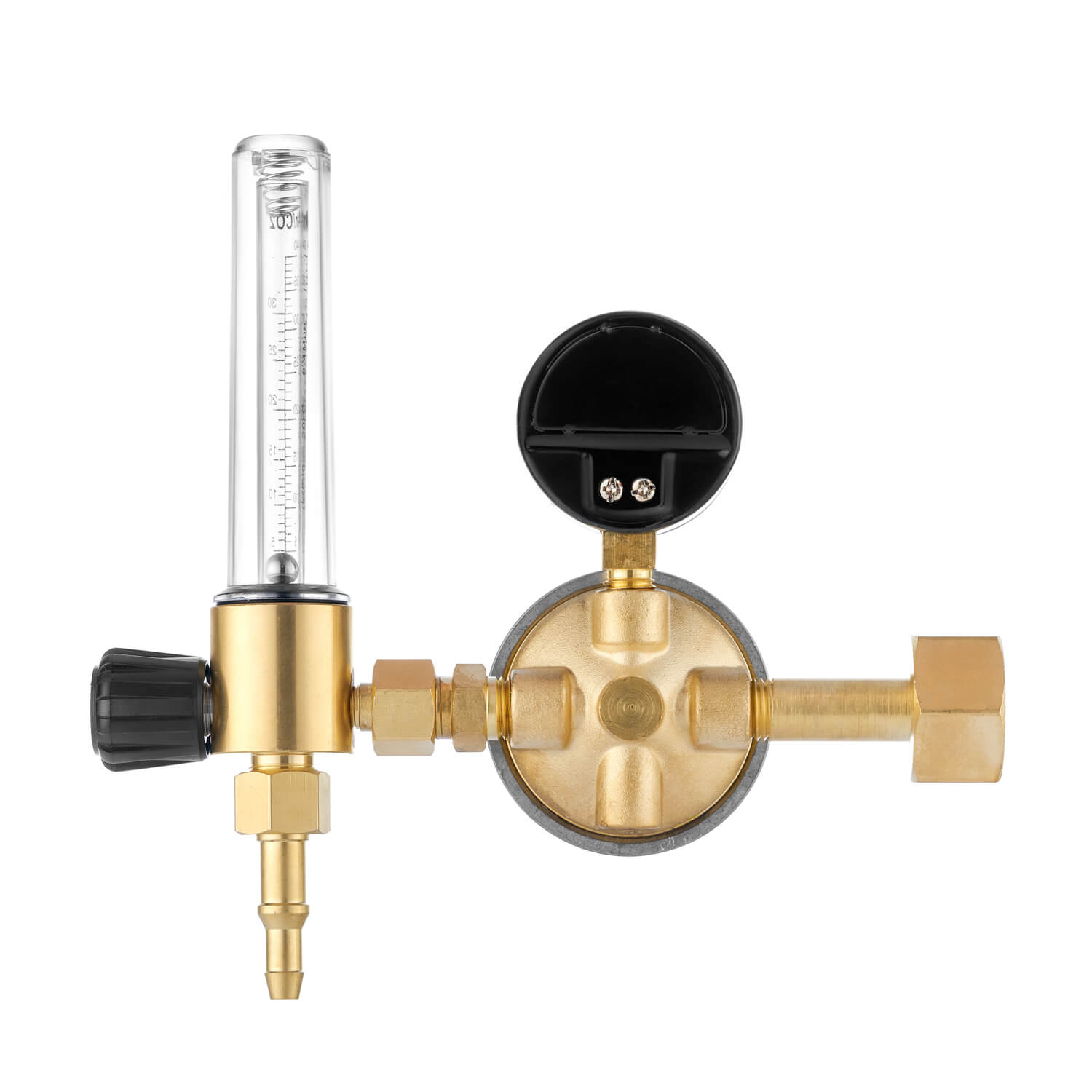

Регулятор расхода газа У-30/АР-40-4-1Р используется для понижения газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов. Регулятор обеспечивает тонкую настройку и стабильное поддержание заданного рабочего давления (расхода).
Корпус регулятора изготовлен из латуни. Колба ротаметра изготовлена из прочного пластика, которая имеет две шкалы Ar/CO2. Регулятор ПТК может использоваться в цеховом производстве интенсивной эксплуатации и на открытом воздухе. Подходит для ремонтных служб в условиях передвижных постов.
Особенности регулятора расхода газа ПТК У-30/АР-40-4-1Р:- Корпус регулятора и ротаметра выполнены из латуни.
- Конструкция регулятора и ротаметра обладает особой прочностью, более комфортна в эксплуатации благодаря специальному размещению вентилей регулировки.
- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометра и ротаметра. Это обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Регулятор расхода газа У-30/АР-40-4-1Р в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
